ÇOK AMAÇLI ÇEVRE TEMİZLEME ARACI (ÇAÇA)
Yoğun trafiğin olduğu kentsel alanlarda bir kişilik ekiple hızlı yeraltı-üstü çöp konteynerı toplama aracı.
Teknik Özellikleri:
Kaldırma kapasitesi: 2.5 Ton
Yükselme Değeri: 4 Metre
Dönme Acıları: 0-90-180 ± %10
Depolama: 10-15 Ton
İşlem Süresi: 1 dk 20 saniye
Uzama Mesafesi: 3,5 Metre

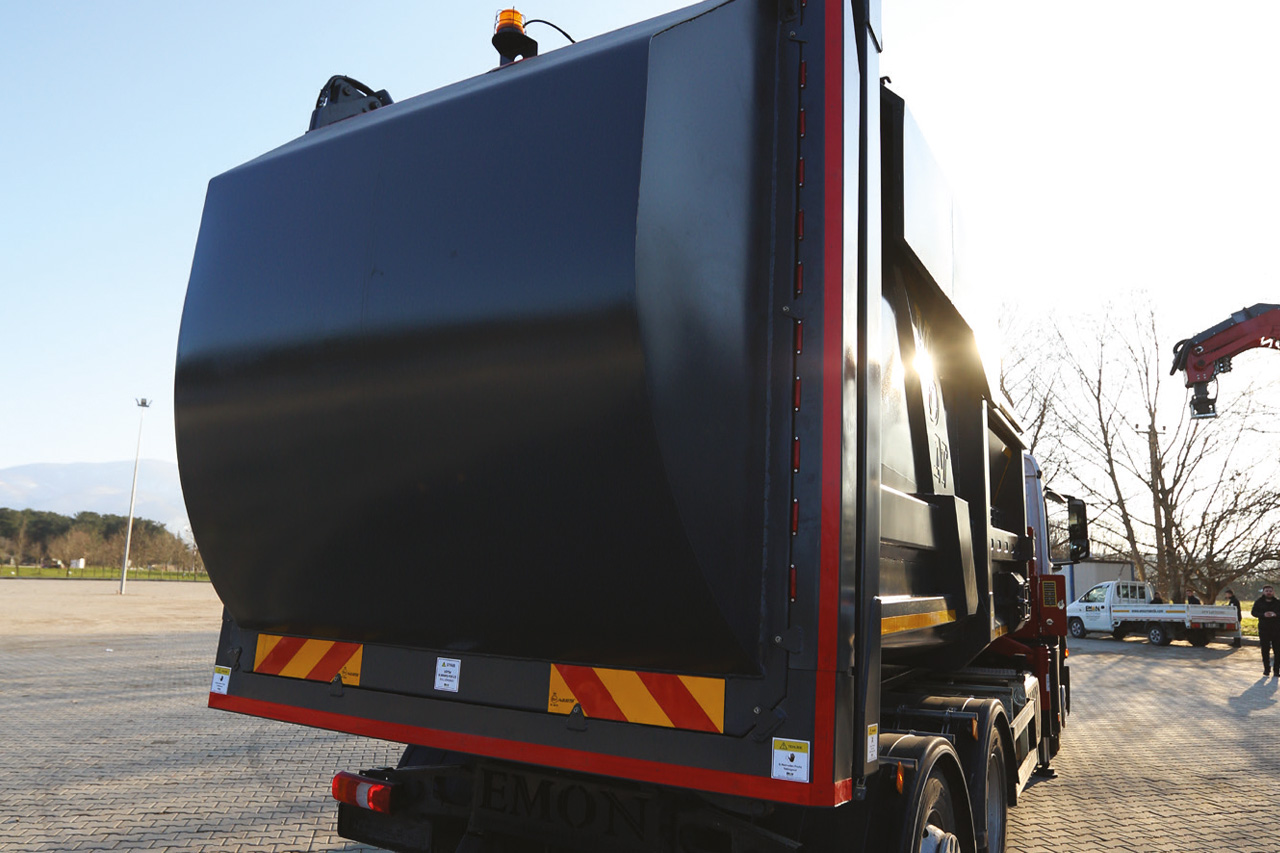

GÖVDE
Gövde taban sacı 6 mm ve duvar ve tavan saçları 4 mm kalınlığında hardox Raex ve aşınma plakası olan muadili saçlardan diğer saçlar ise ST52-3 saçlardan imal edilmiştir. Sıkıştırma perdesinin gövde boyunca hareketi için yan duvarlara U kesitli kızak yerleştirilmiştir. Gövdeyi gerektiğinde sökebilmek için gövde üzerinde uygun mapalar üretilmiştir.

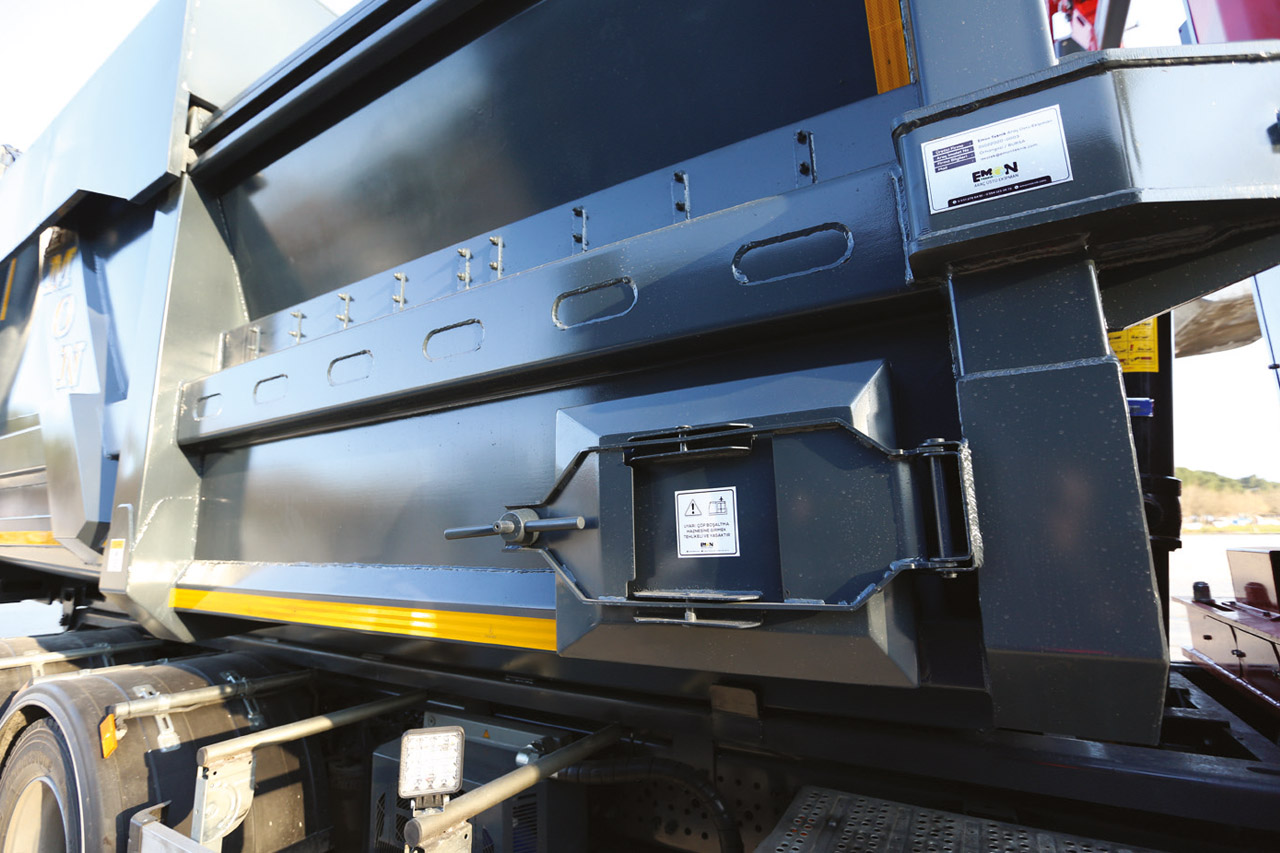

Gövde önünde, her iki yanda, sıkıştırma perdesinin arka kısmına geçen atığın temizlenmesi amacıyla temizleme kapağı yerleştirilmiştir.

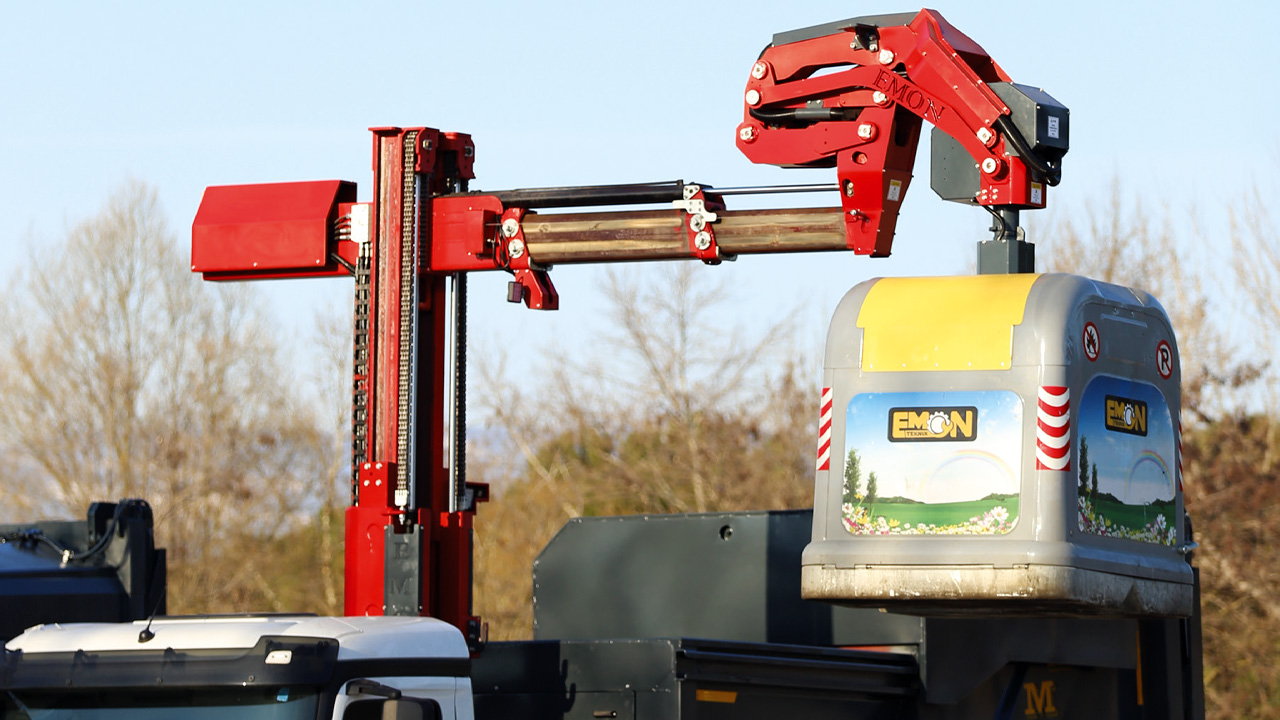

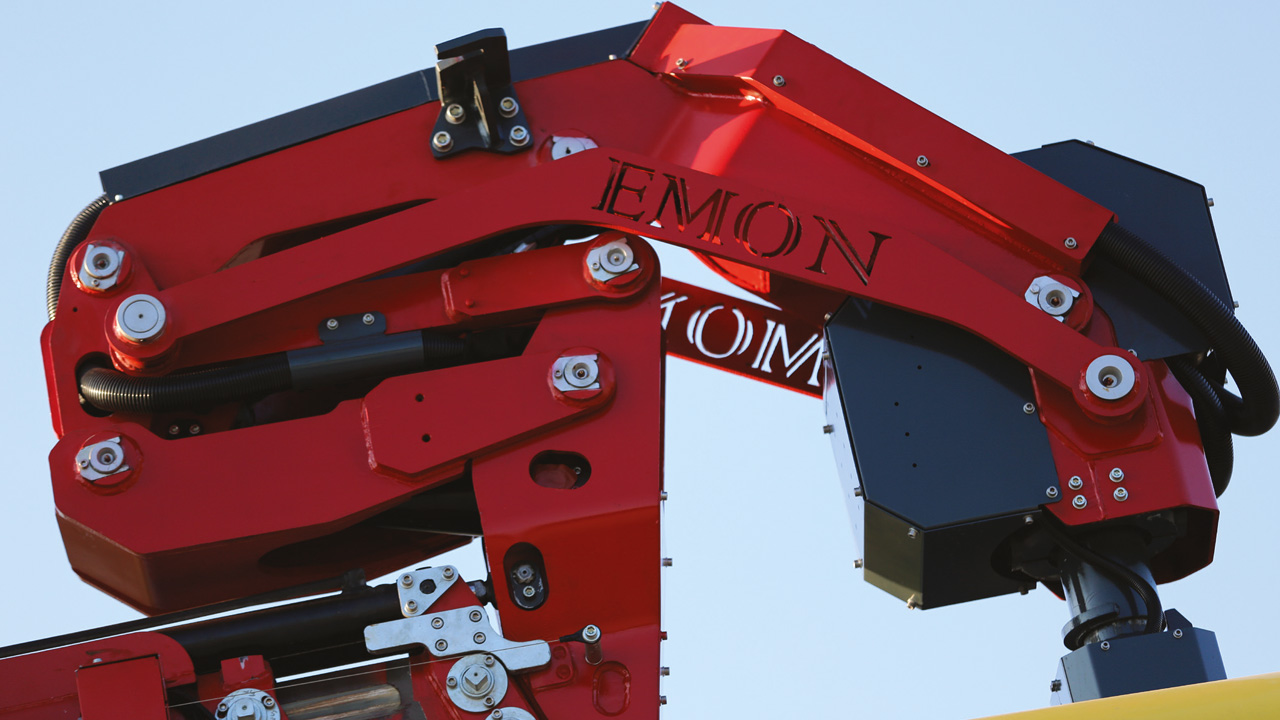

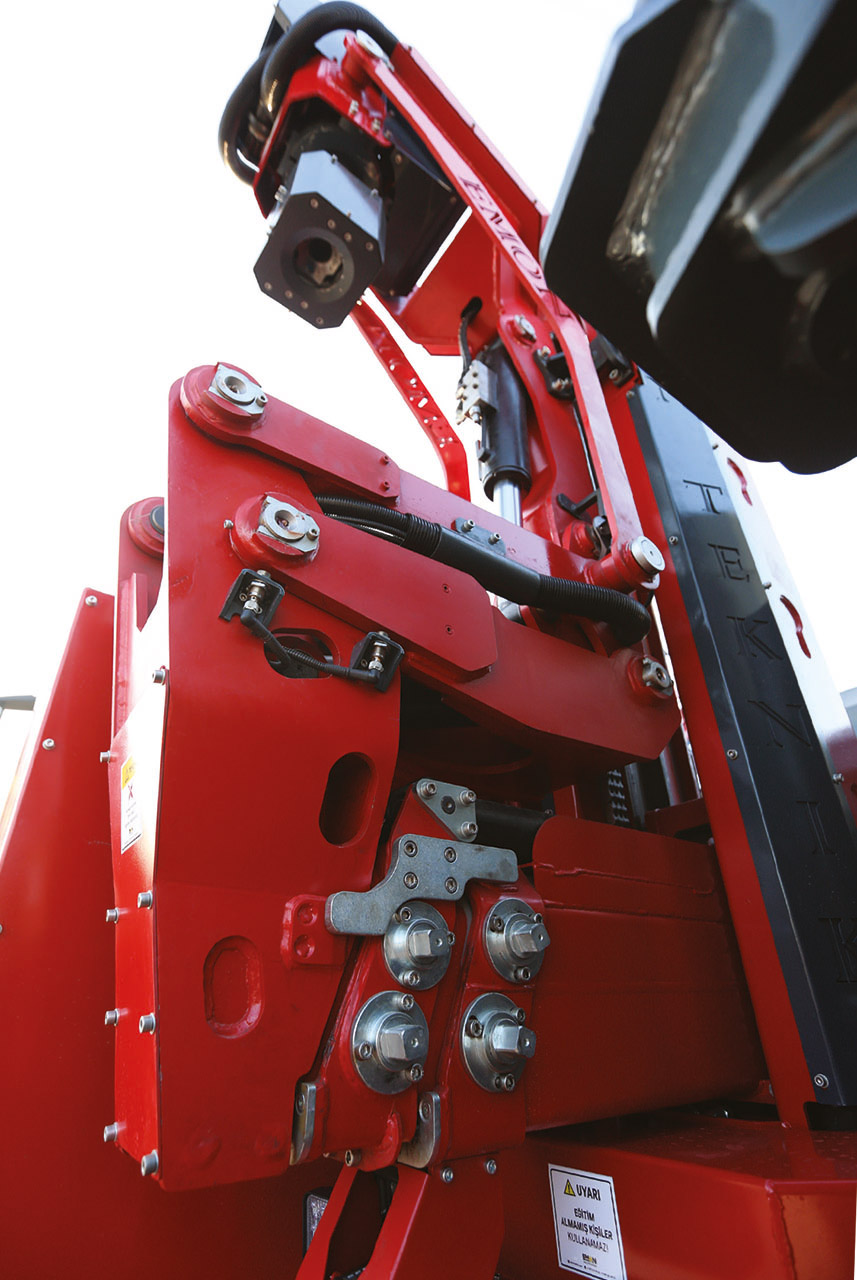

FLY BOM
Yatay bomların uç kısmında teleskopik bomlardan bağımsız çalışan iki adet fly bom bulunmaktadır.

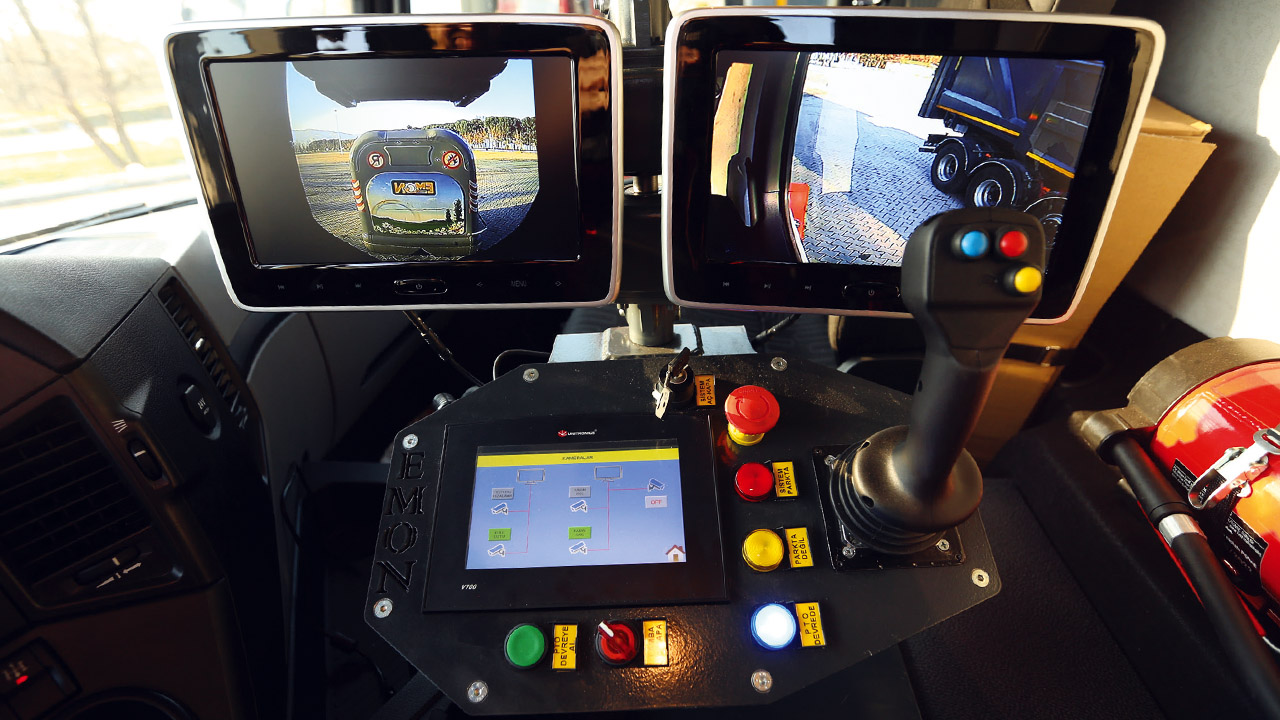

Fly bom, yalnızca şoför mahallinden çalıştırılabilmektedir.
Fly bomların hareketleri birbirinden bağımsız iki
adet fly bom pistonu ile sağlanmaktadır. Fly bom pistonları üzerinde hortum patlamalarına karşı ve ayar yapılabilmesini sağlayan yük tutma valfi bulunmaktadır.

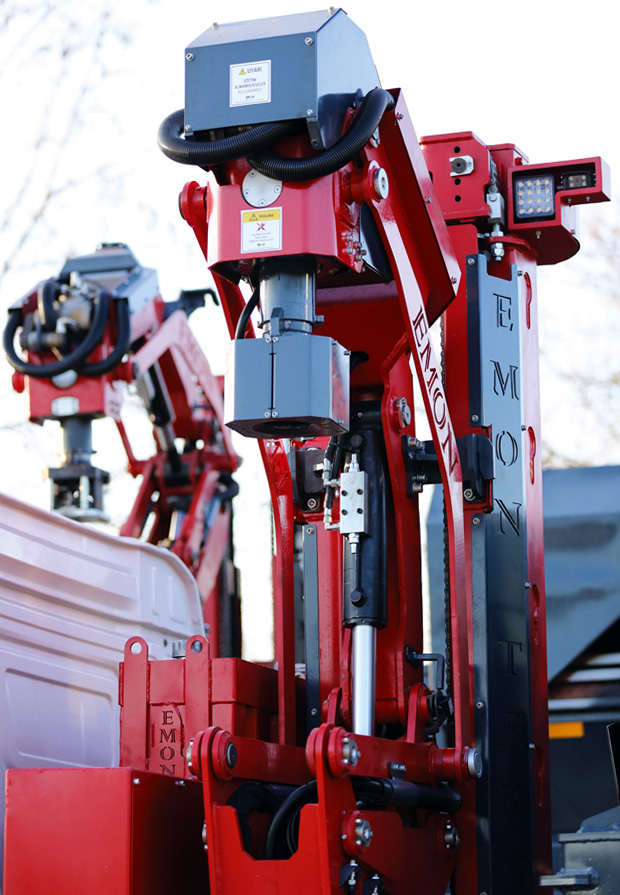

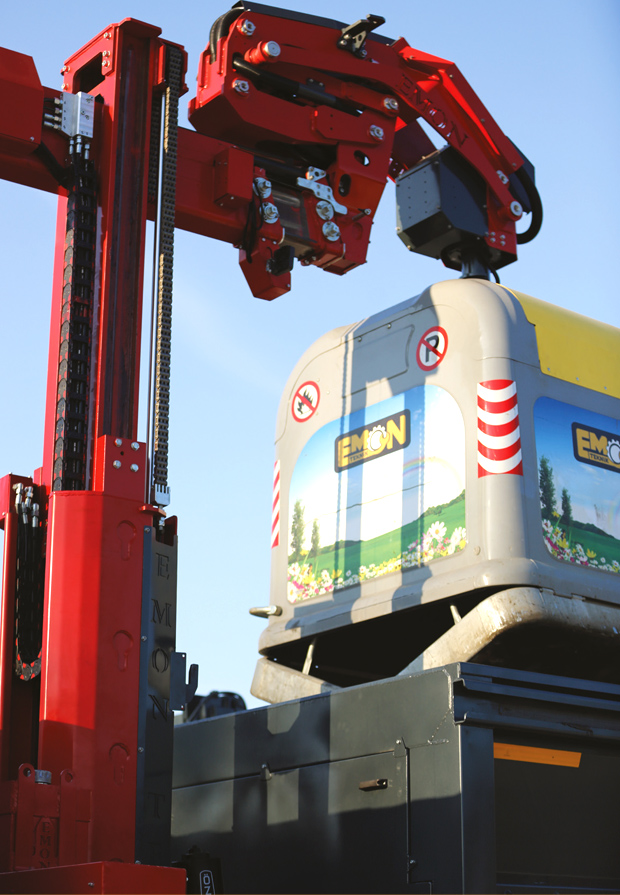

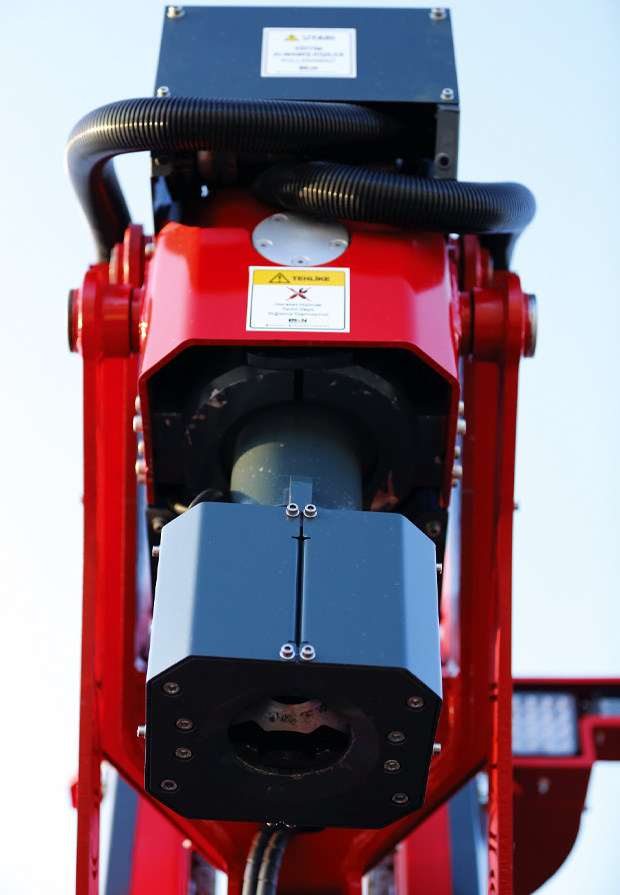

TUTUCU KAFA
Konteyner tutma (kilitleme), döndürme sağ-sol ve alt kapak açma-kapama işlemlerinin yapılmasını sağlayan tutucu kafa, fly bomların uç kısmına monte edilmiştir. Fly bomlar sayesinde tutucu kafanın her konumda yere dik durumu korunacaktır. Konteyner kilitleme ve alt kapak hareketleri hidrolik silindir ile sağlanmıştır. Kilitleme hareketinde kilit valfleri mutlak suretle kullanılmıştır.
Konteyner döndürme işlemi özel üretim rediktör ve hidromotor ile sağlanmıştır.
HİDROLİK SİSTEM

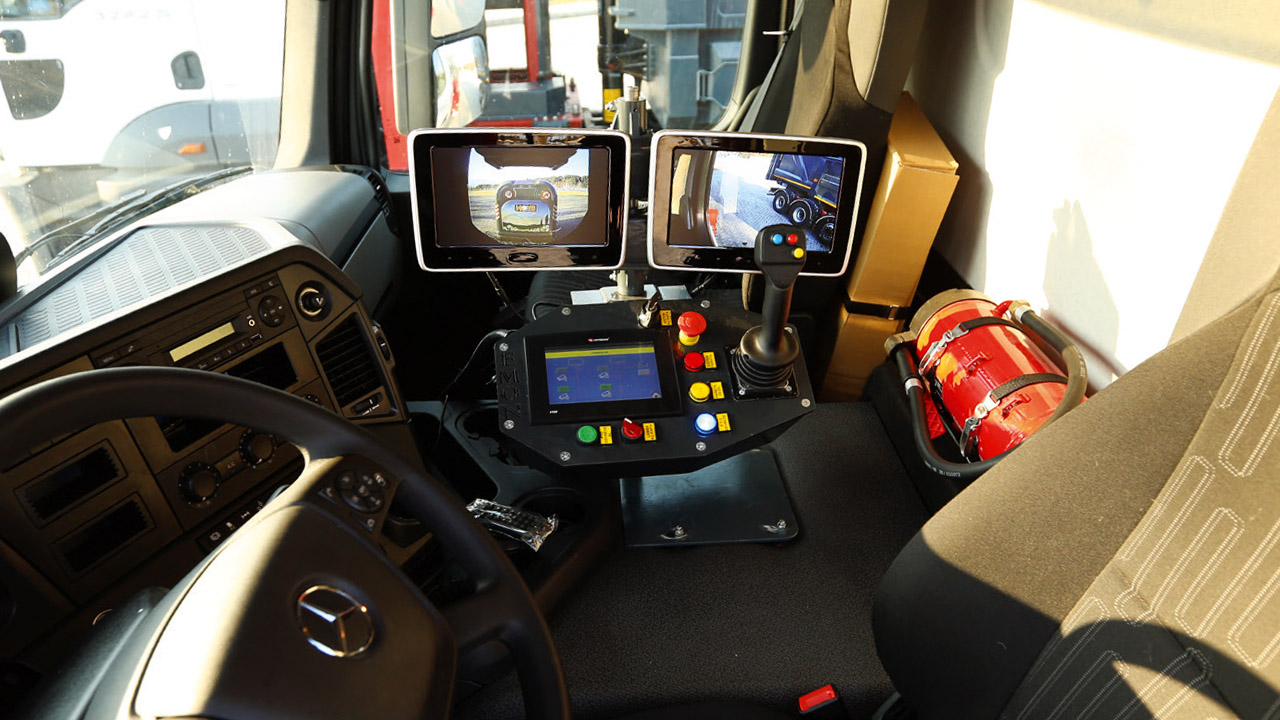

Hidrolik sistem, gücünü bir adet pistonlu pompa ile sağlanmaktadır. Pistonlu pompa uygun basınçta ve debidedir.Pompa Avrupa menşeilidir.Pompa tahrikini araç şanzımanına monte edilmiş yavru şanzıman Power Take-Off (PTO) ile araç motorundan alacak, pompanın devreye alma işlemi araç kabini içindeki kumanda butonu ile sağlanmıştır.Yağ tankı üzerinde dönüş filtresi, yağ dolum kapağı, ısı ve seviye göstergesi, havalandırma kapağı vardır. Ayrıca hidrolik sisteme fanlı yağ soğutucu takılmıştır.

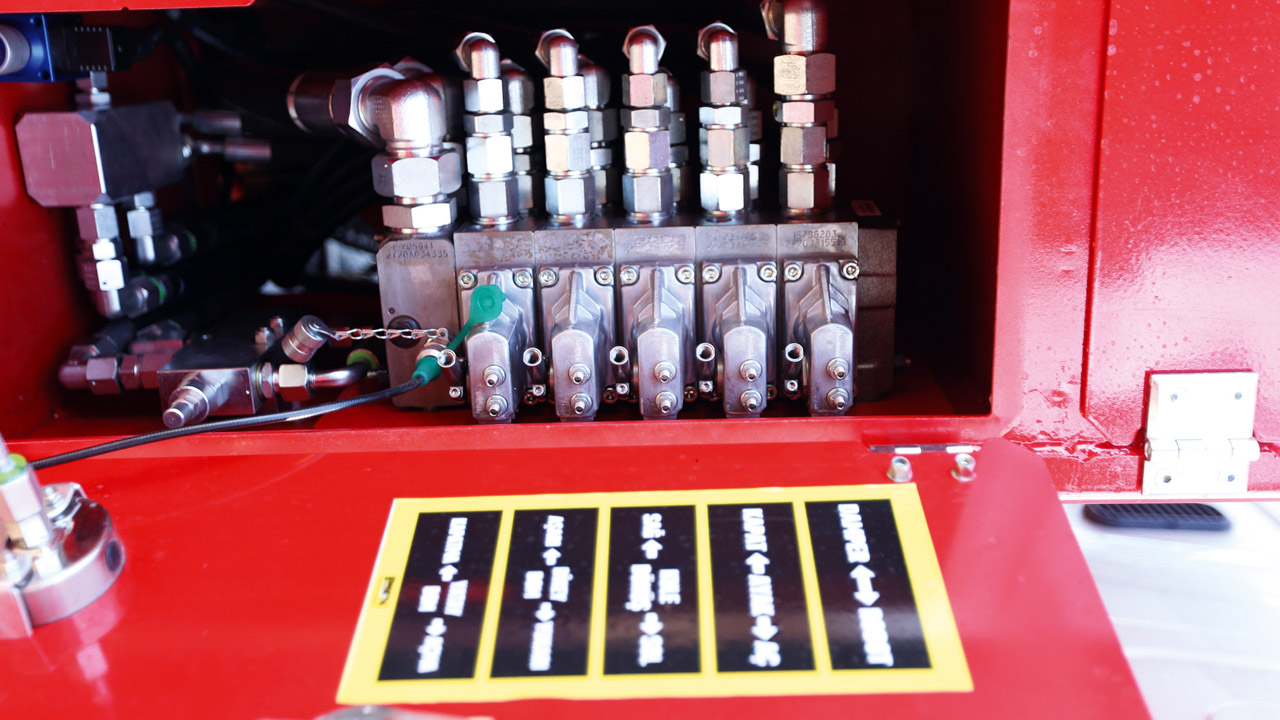

Hidrolik sistemde pistonların tahriki için gerekli yağı depolayan bir tank mevcuttur. Tank araç kabini arkasında, çöp toplama robotunun şasesine cıvatalarla monte edilmiştir. Kasa manuel kollar; Kasa grubunun Manuel olarak tüm hareketlerin yapılabilmesi için oransal valfler bulunmaktadır. Robot manuel kollar; Robot grubunun tüm hareketini oransal valflerle yapabilecektir.
